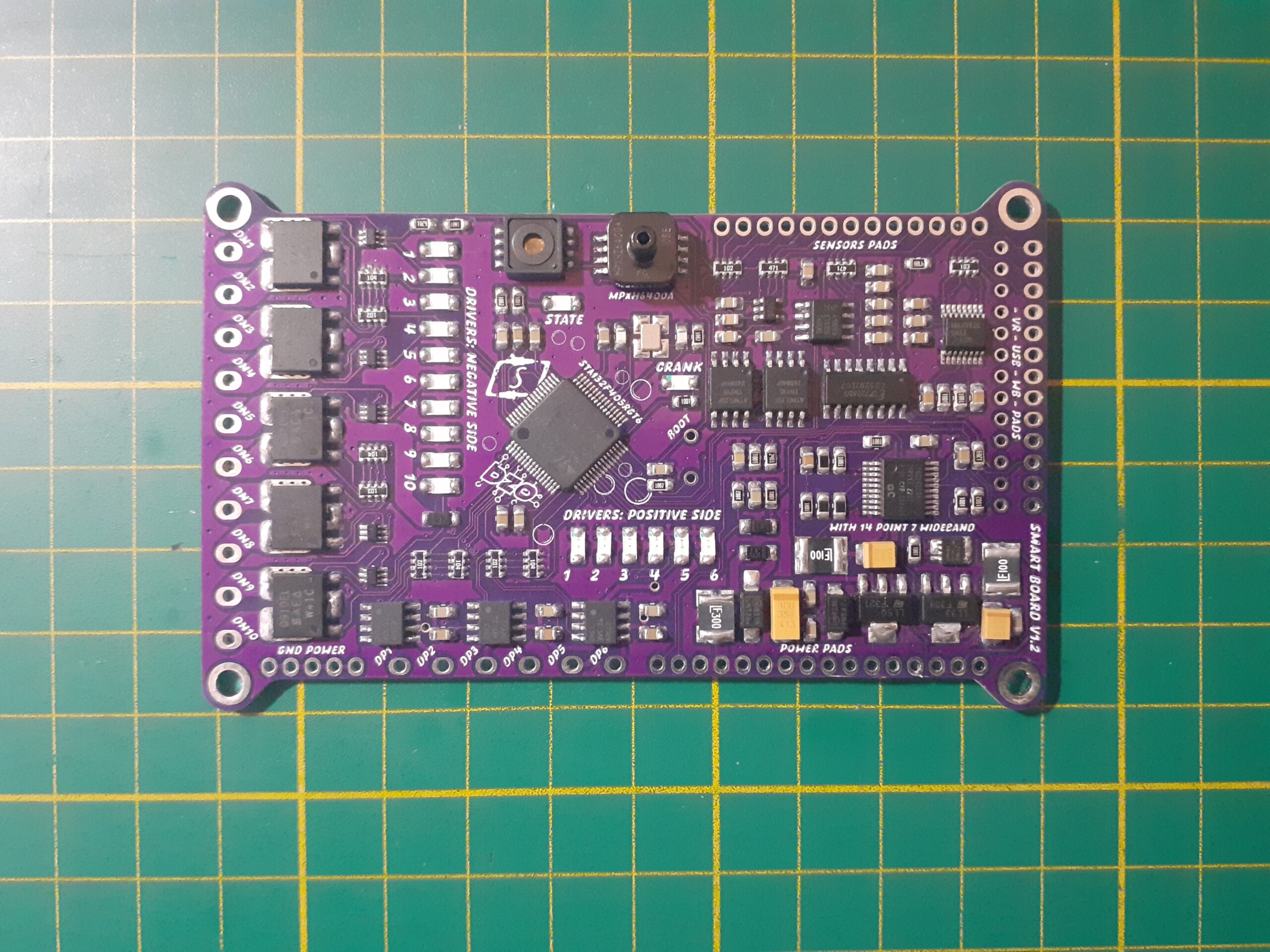

SmartBoard v1.2

Description

Cette carte programmable est prévue pour être utilisée comme « carte mère » dans n’importe quel projet ECU PnP. Son format réduit (100x60mm) permet son intégration dans une multitude de boitiers d’origine, ou de boitiers universels.

Plus complète que le CoreF4, elle peux être reliée a l’aide de fils ou sur un PCB custom, tache facilitée par la mise a disposition du symbole et de la footprint (Kicad8), ainsi que plusieurs documents utiles dans la rubrique « téléchargements ». son firmware basé sur Speeduino, comporte des fonctionnalités de mise en place facile tel que la sélection des fonctions sur ses broches d’entrée et sortie. Le réglage peut être fait via TunerStudio ou EpicTuner.

Le processeur STM32F405RGT6 intégré (168MHz) assure une vitesse de calcul élevée, même sur de très hauts régimes. le 6 cylindres full séquentiel est possible, on a aussi la place pour piloter un v8 en injection séquentielle.

On trouve sur la SmartBoard un double conditionneur de signaux, un module large bande, le transceiver canbus, un BARO, un MAP (4bars)  et plusieurs broches brutes programmables selon les besoins du projet.

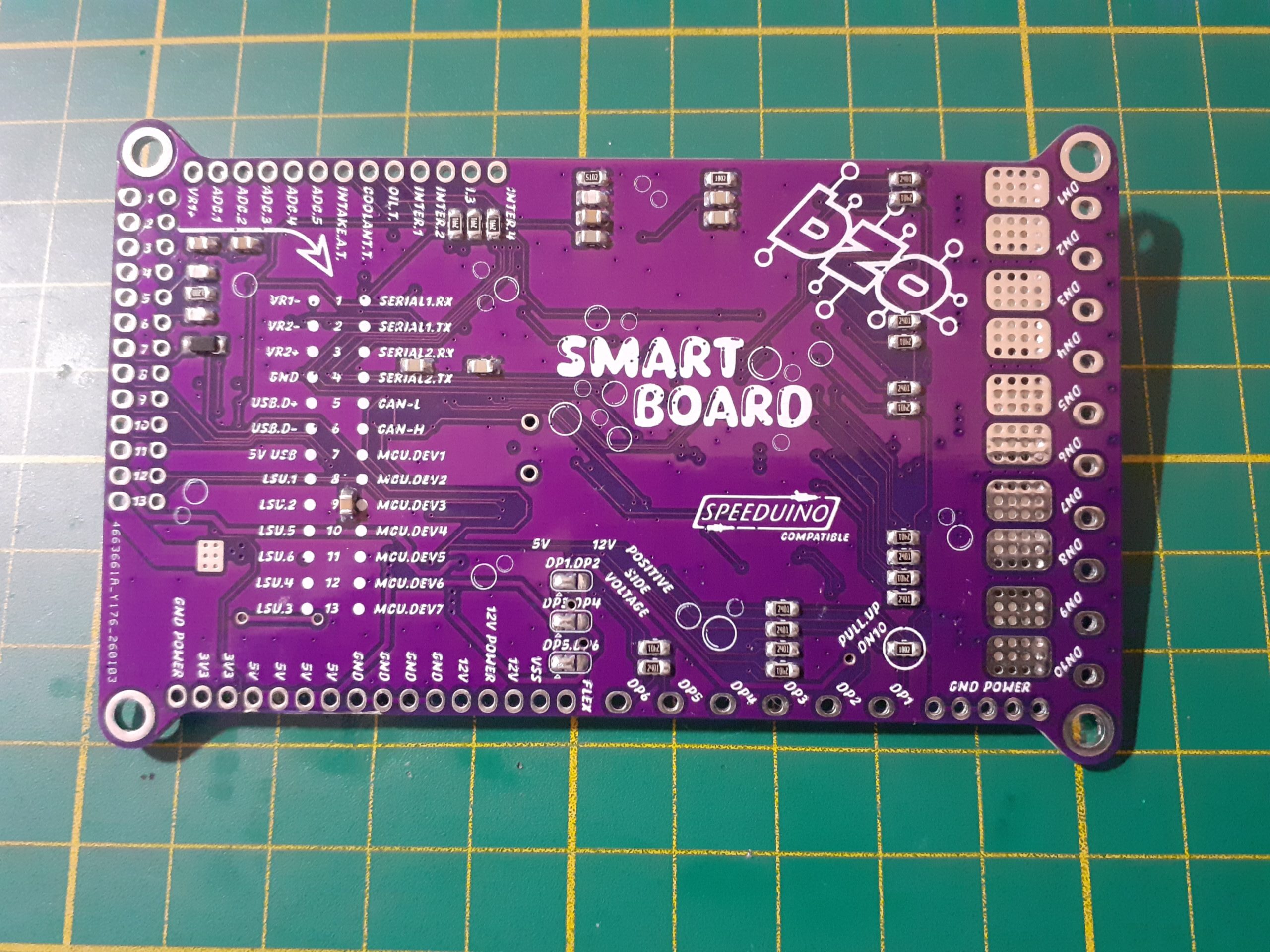

Pinout de la SmartBoard:

• 10 Broches HC (pilotage par mise a la masse) 10A max
• 6 Broches allumage (signaux positifs vers smart coils ou module d’allumage, ou autres, switchables par paires en 5-12v, sans résistances de limitation)
• 2 entrées capteur VR ou hall
• sortie USB direct et UART, canbus et SecondSerial UART
• 6 Broches d’entrée Bosch LSU4.9 (large bande)
• capteurs communs pris en charge: BAT, BARO, MAP, O2 en interne carte, entrées CLT, IAT, Température huile (jauge TS uniquement) + 4 interrupteurs et 5 ADCs supplémentaires.
• entrées VSS (vitesse véhicule) et Flexfuel
• 7 broches brutes (I/O directes processeur) paramétrables dont 5 en ADC 0-3v3 ou PWM
• Alimentation en 12v, sorties 5v et 3v3 pour 1A MAX

Délais de fabrication: 3 à 4 semaines.
