Simulateur/testeur ECU

Ce simulateur permet le test de nombreux équipements automobiles, grâce a sa simulation de roue phonique personnalisable, son sniffer CAN intégré et son monitoring avancé sur écran OLED.

Utile pour tout les designers d’ECUs Speeduino ou autres, ainsi qu’aux simples amateurs ou aux réparateurs, il pourrais vite devenir l’outil indispensable dans vos développements!

Les specs:

– Bluepill STM32F103C8T6

– écran OLED 2.42

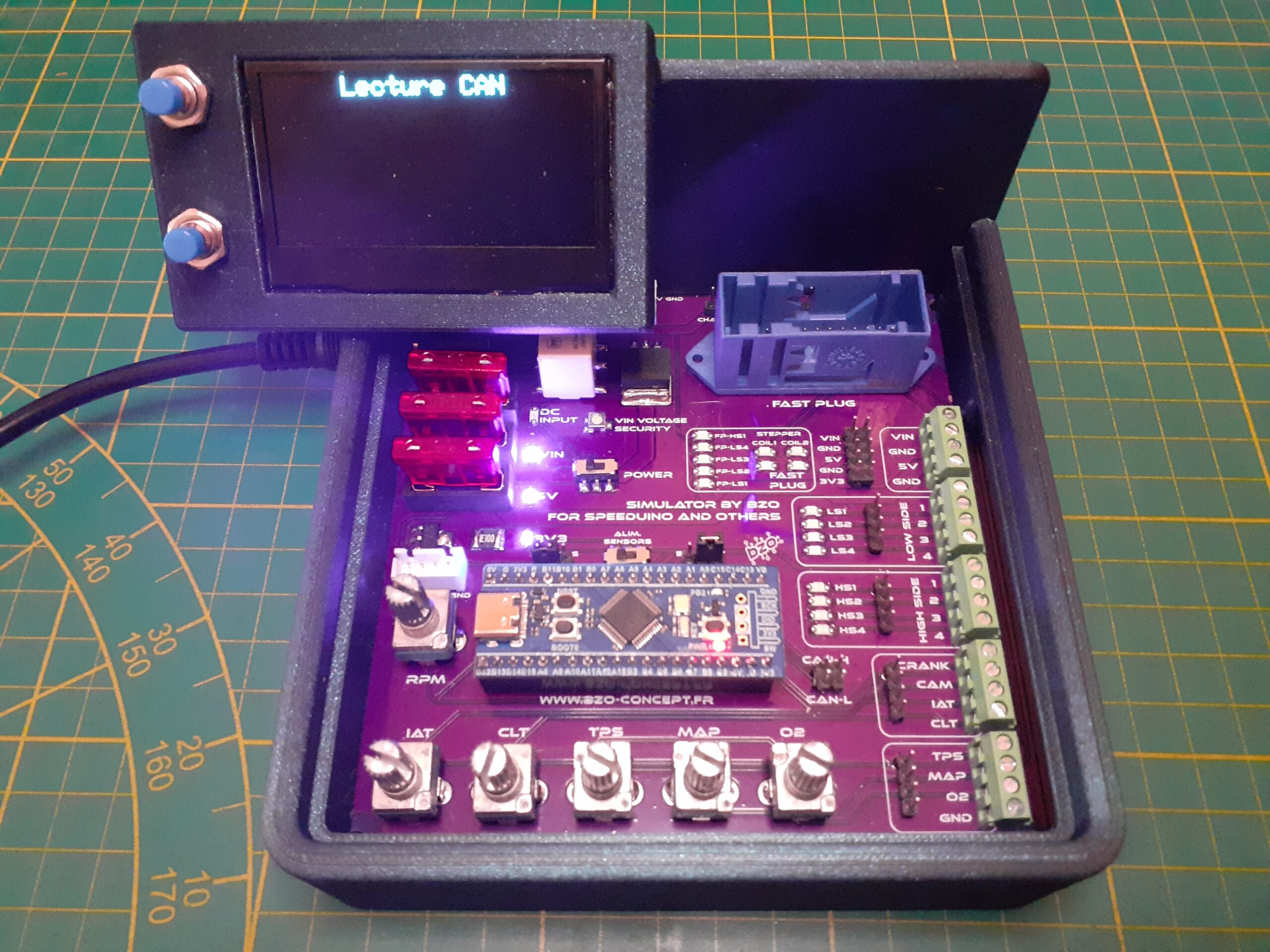

– Sniffer CAN + monitoring OLED

– Alimentation par connecteur DC + sécurité surtension réglable + relais

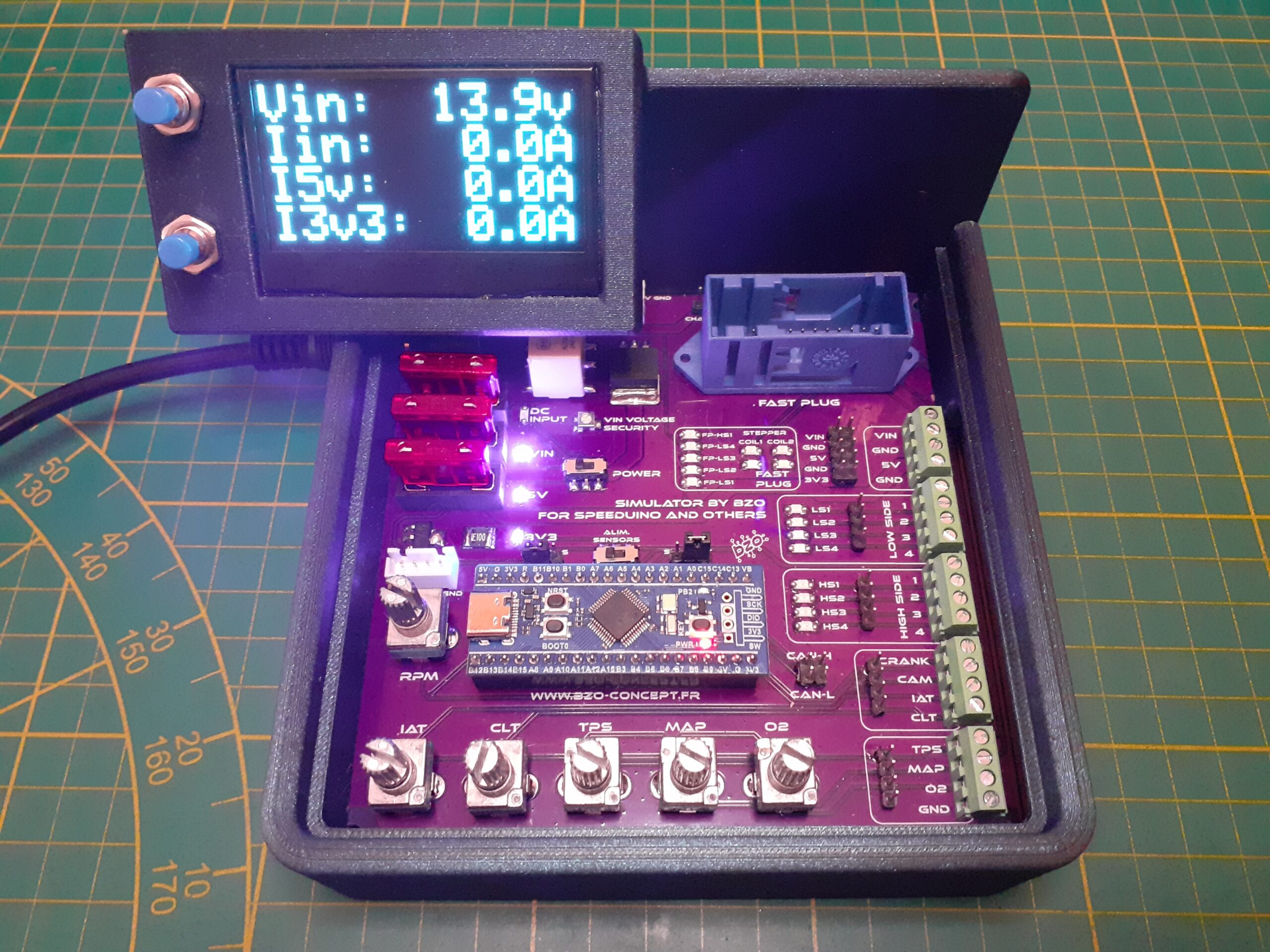

– fusible automobile toutes tailles compatibles, pour chaque rail, monitoring des intensités sortantes sur l’OLED

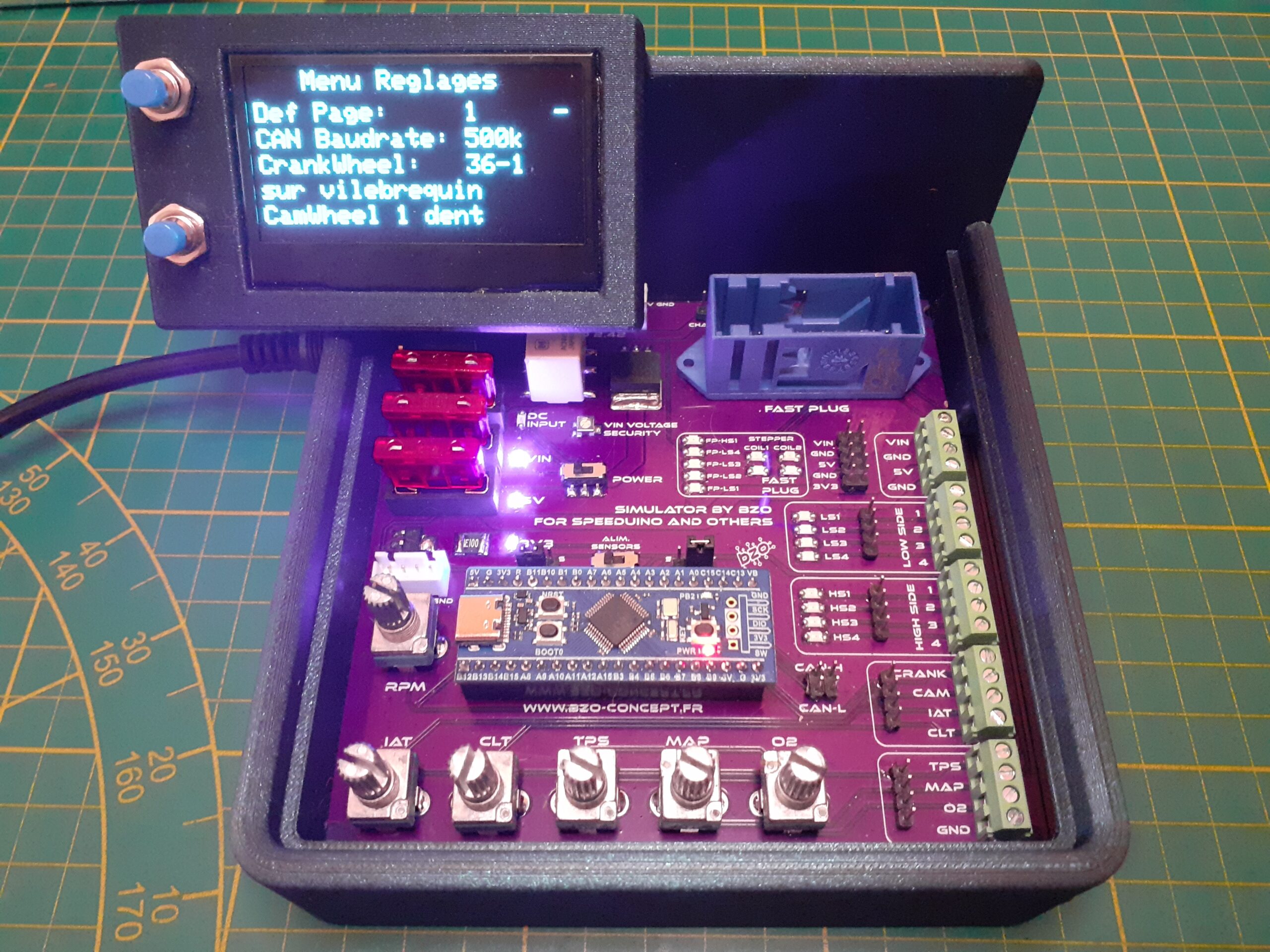

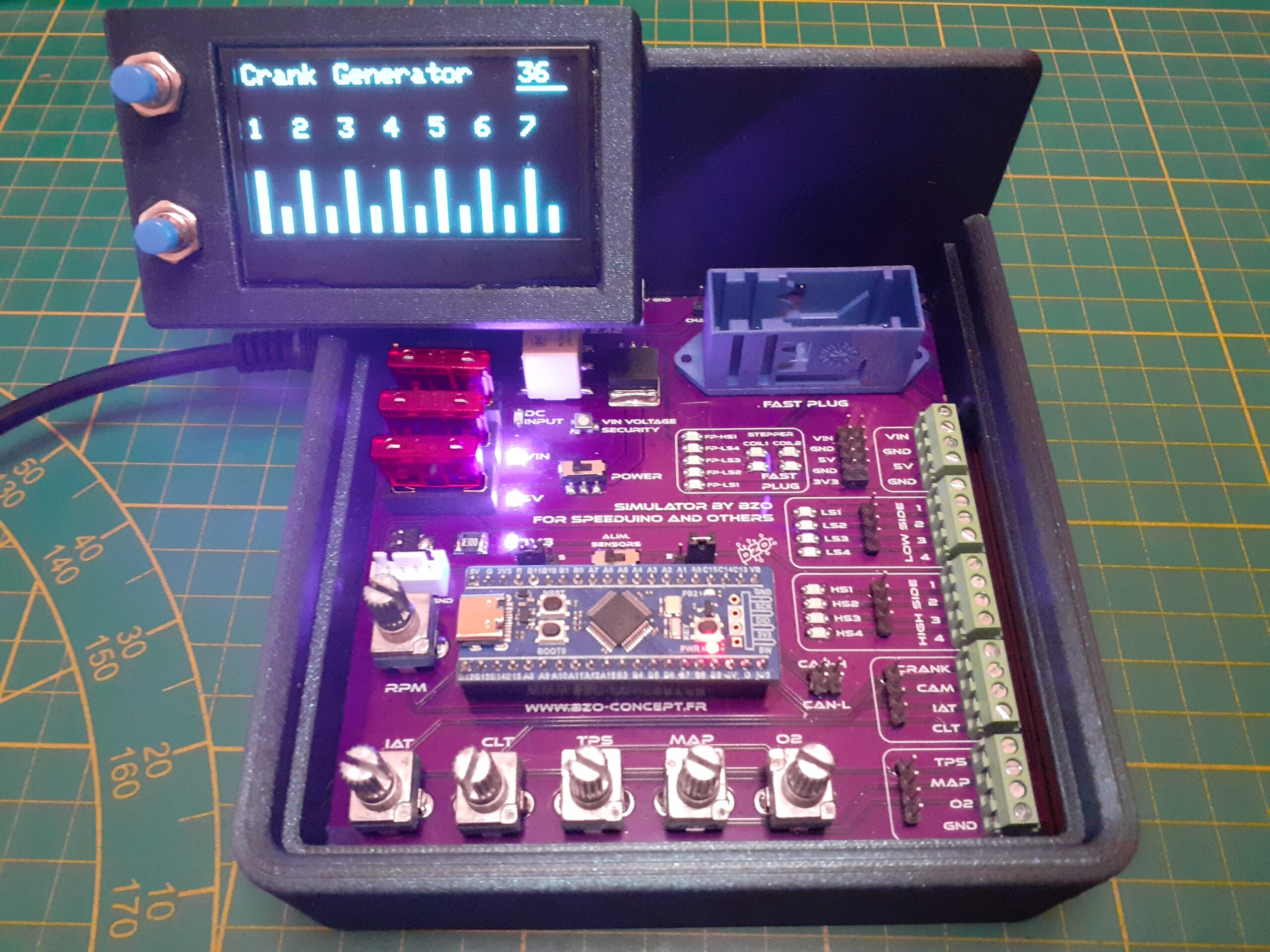

– Générateur personnalisable en signal carré CRANK et CAM 5/12v + monitoring OLED

– Connecteur rapide avec les I/O nécessaires pour tester les montages récurrents

– Borniers + headers pour connecter tout et n’importe quoi a tester

– 5 potards pour signaux capteurs, switchables 3v3/5v/alim connecteur rapide

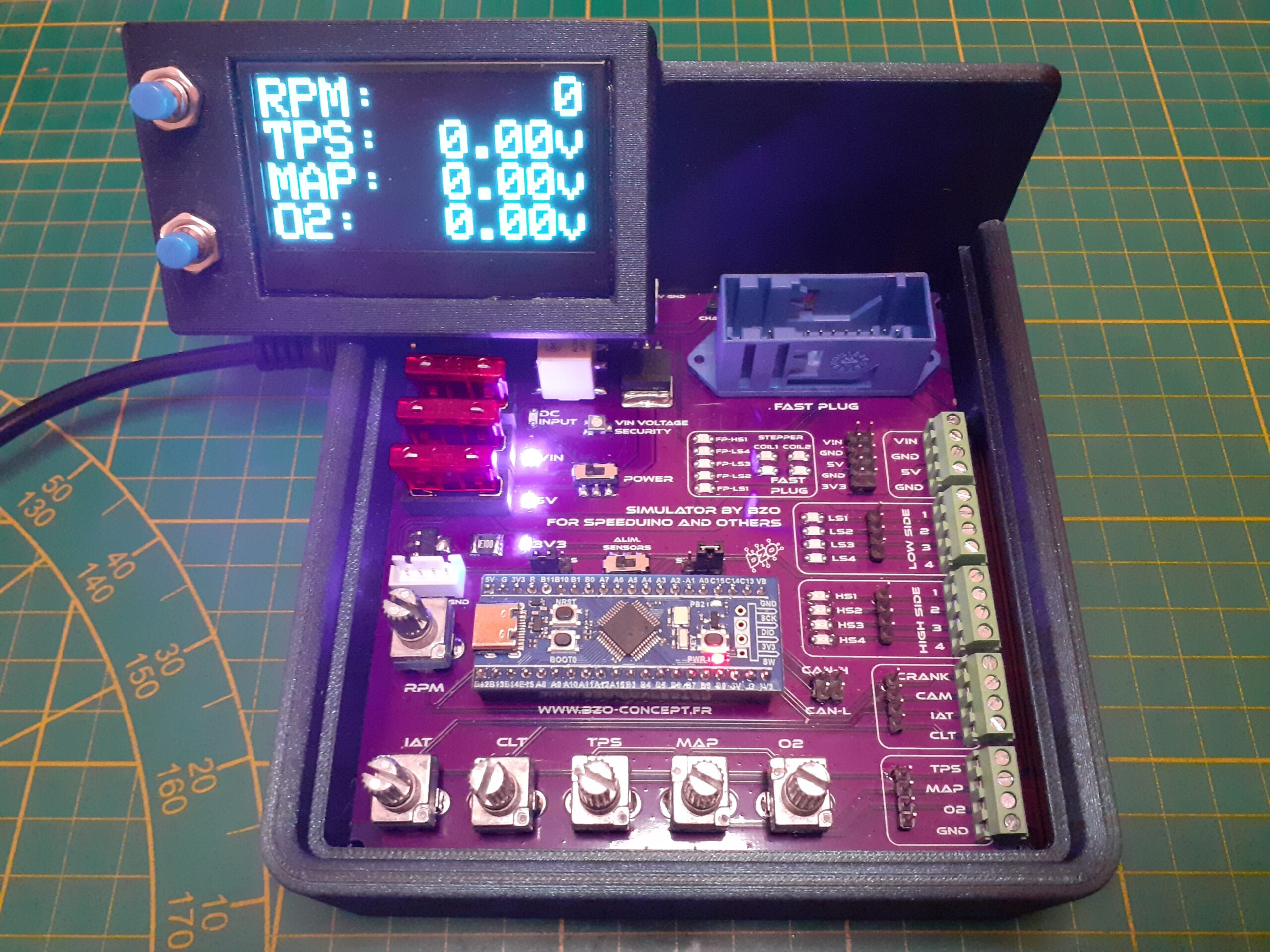

– monitoring des tensions potards sur l’OLED

– Capacités de la planche VIN 15A 12-20v, 5v 5A, 3v3 1A

– LEDs pour high side et low side + info fonctionnement stepper sur le connecteur rapide

– pads pour appliquer des charges low side a drainer sur le connecteur rapide (exemple: ampoule, solénoïde, vanne PWM)

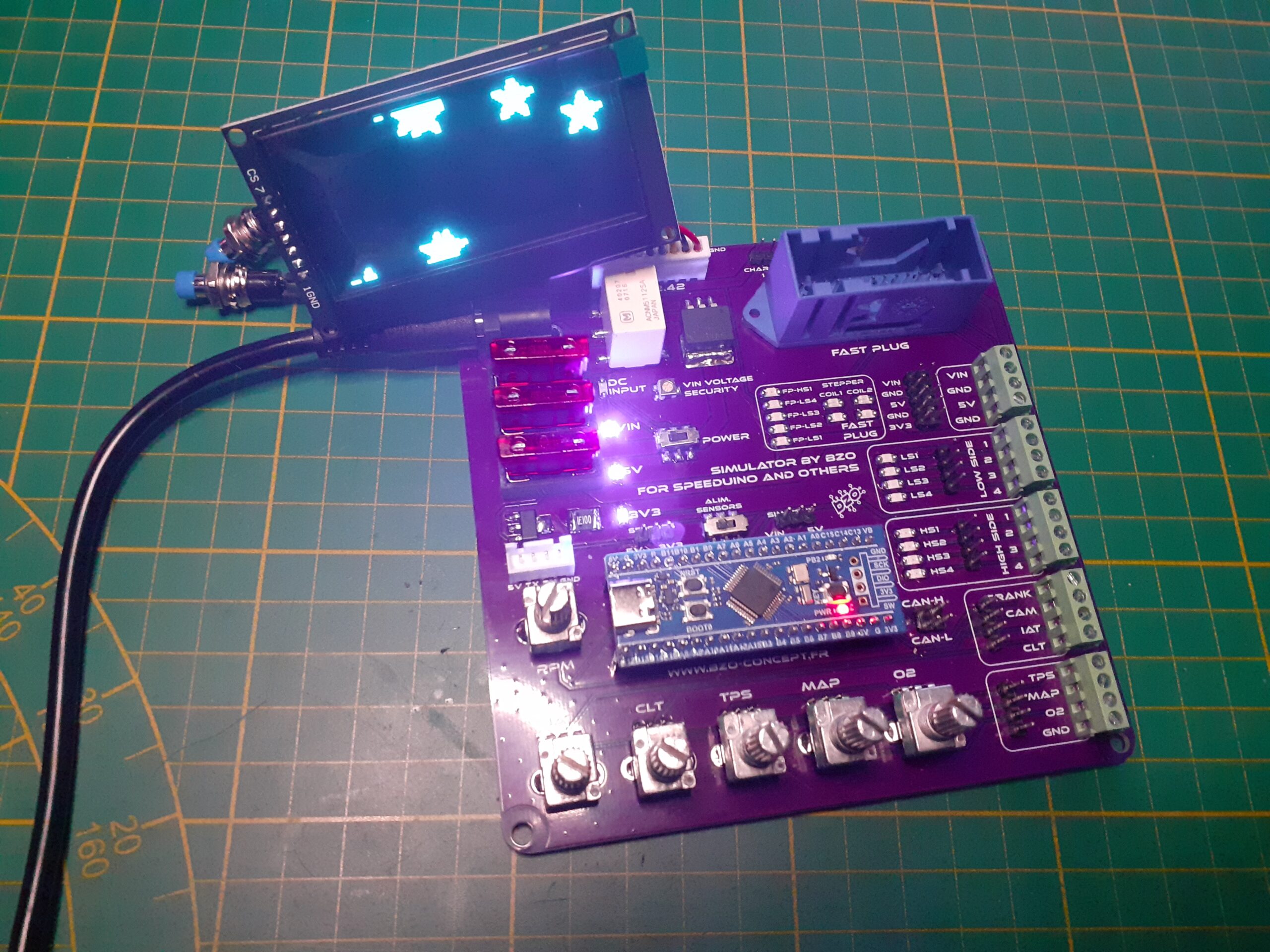

Dimensions de la carte 120x120mm.
Le kit comprends le PCB assemblé et testé, l’écran avec sa prise, ainsi que quelques accessoires (embout DC, connecteur rapide coté male, boutons écran…)
!! l’impression 3D n’est pas incluse (pack fichiers disponibles en rubrique « téléchargements »)
Le code sera injecté dans le BluePill, mais le code source est disponible dans le pack fichiers en rubrique « téléchargements ».

Délais de fabrication: 2 à 3 semaines.
