Description
Calculateur universel exclusif BZO Concept, l’Essential présente un panel de fonctions similaire au Speeduino officiel.

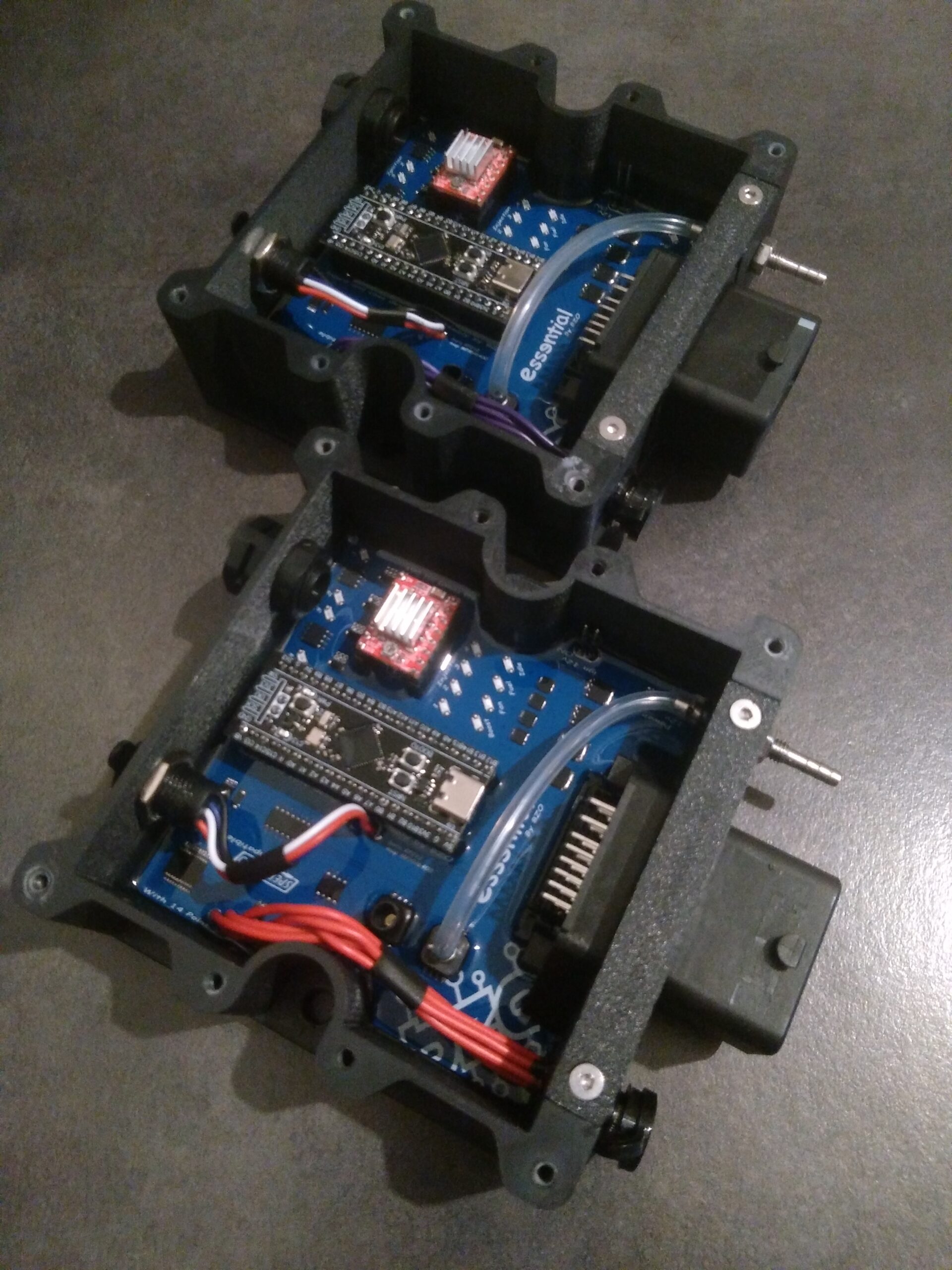

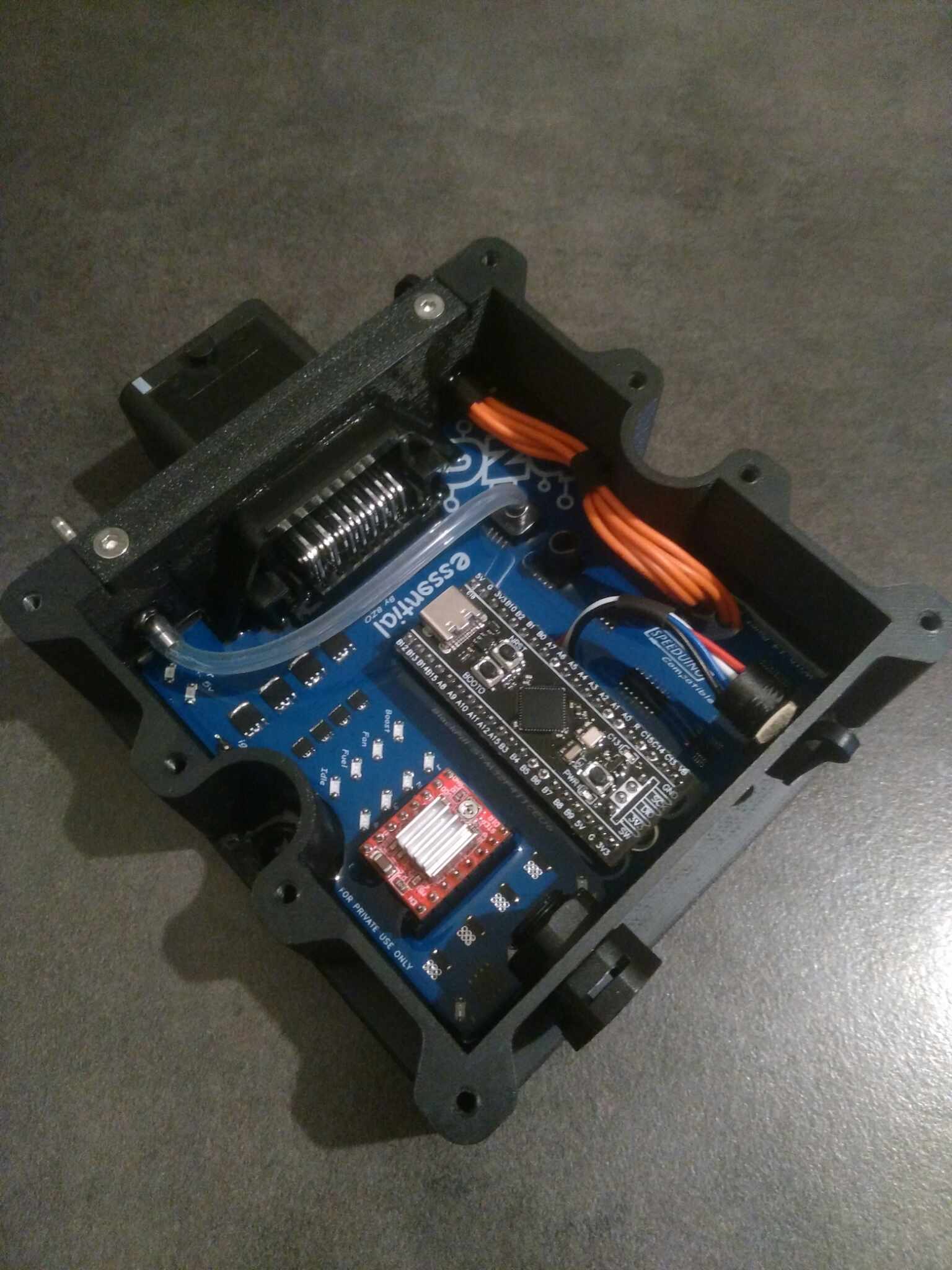

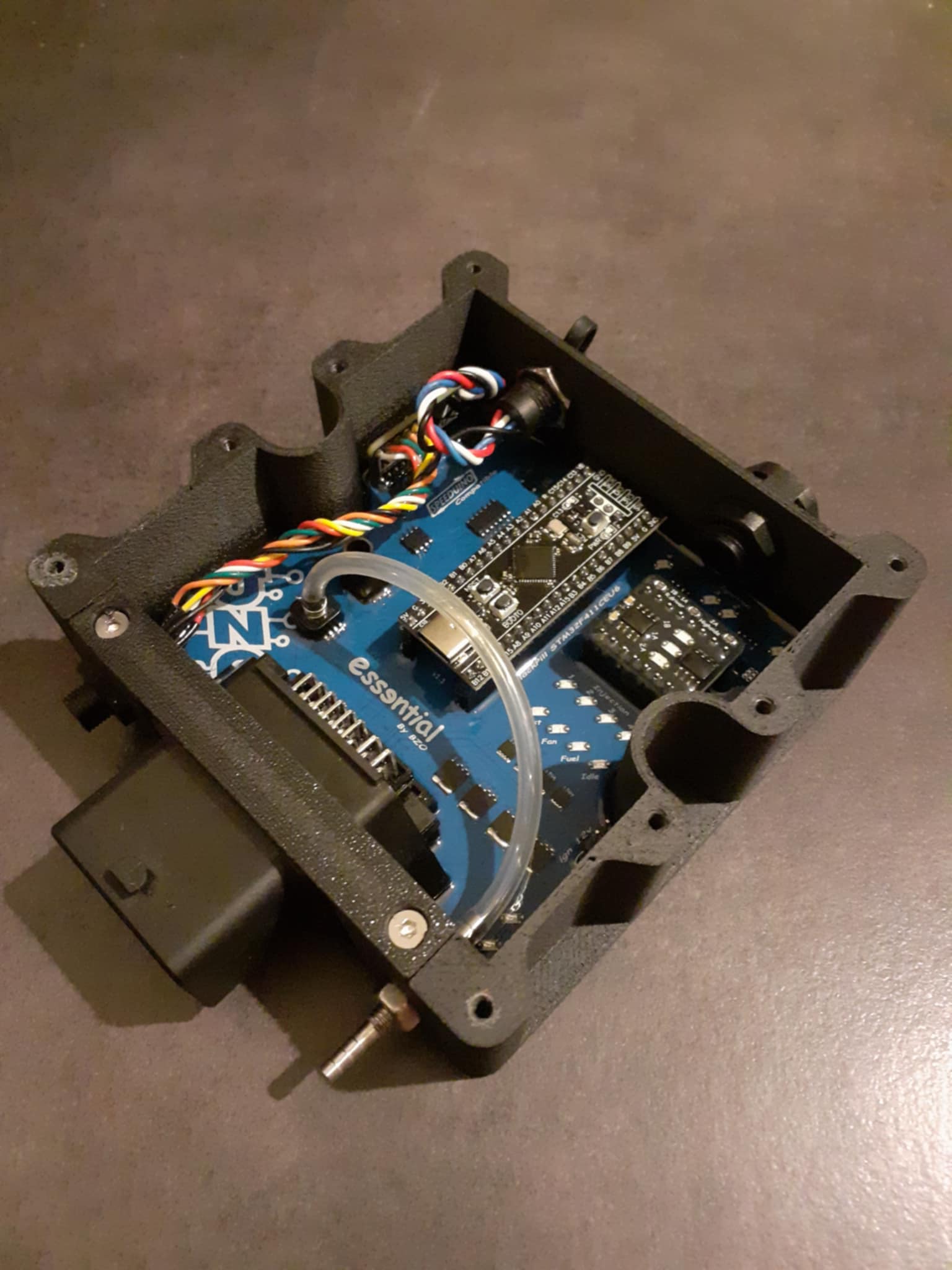

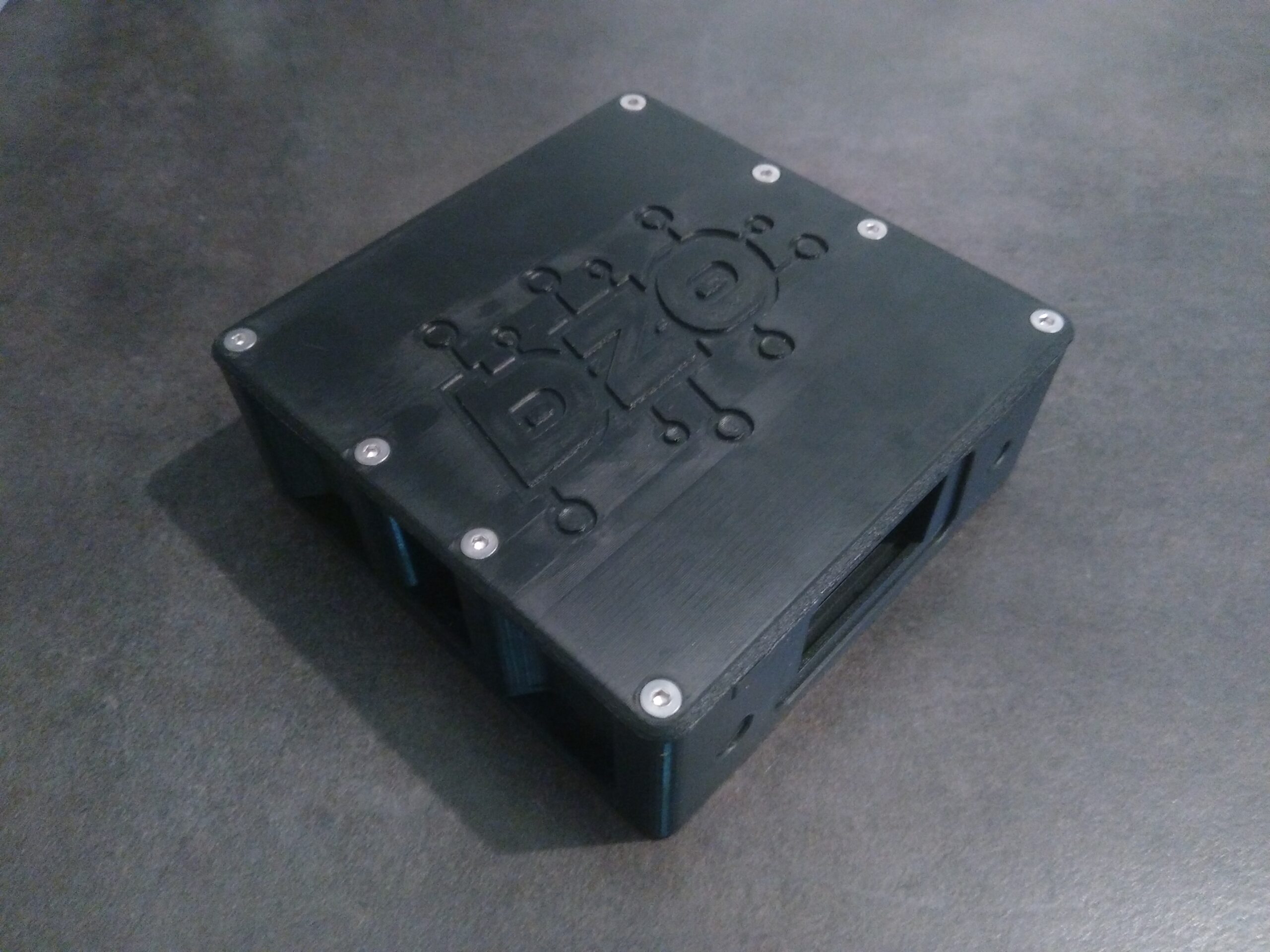

Cependant plusieurs choses viennent compléter cette disposition simple mais efficace. le module large bande est incorporé dans l’ECU, le processeur est un STM32F411 (6 fois plus rapide qu’un Arduino Mega) et un capteur barométrique est logé sur la carte. un conditionneur de signaux est présent pour un capteur inductif, et un conditionnement est fait sur l’entrée hall, permettant d’utiliser un hall 12v (pour un signal CAM ou VSS). le tout est logé dans une boite antichocs imprimée par CG Prototypage, et l’intérieur est moulé dans un silicone d’encapsulation transparent afin de préserver le PCB des vibrations et de l’humidité.
liste des E/S et détails:
– STM32 F411 Blackpill (100Mhz) détachable pour intervention ou remplacement. USB a l’arrière du boitier, a coté de l’évent étanche.
– module large bande intégré, câblé sur un connecteur rond a gauche du Molex 32.
– module pas a pas A4988 détachable pouvant être remplacé par une petite board ajoutant des E/S, sur demande.
– 4x injecteurs (pouvant être réattribués)
– 4x allumage (module d’allumage ou smart coils) 5 ou 12v (switch physique interne)
– 4x high current drivers (par défaut: pompe a essence, ventilateur, Idle et Boost, pouvant être réattribués) avec masse séparé du plan de masse capteurs et processeur pour éviter toute interférence.
– BARO et MAP 4bars internes, raccord MAP a droite du Molex 32.
– 1x VR, 1x voie signal 12v (VR2 ou VSS)
– 2x analogiques externes pouvant être utilisés pour un MAP ou mano AFR (Innovate, AEM et autres) ou autres signaux 0-5v.
– 2x interrupteurs (launch, double carto, etc)
Délais de fabrication: 3 à 4 semaines.
